Một thiết bị truyền nhiệt rất đáng tin cậy và hiệu quả là bộ trao đổi nhiệt graphite dạng ống vỏ nổi GH. Thiết bị này bao gồm các ống, đầu nổi, vỏ và các bộ phận khác.
Số mục :
GHĐơn hàng (MOQ) :
1Màu sắc :
CustomizedBưu kiện :
CustomizedVật liệu :
GraphiteNhiệt độ làm việc :
-20 to 140 ℃Áp suất làm việc :
Tube range≤0.2Mpa,Shell range≤0.3Mpa.Bộ trao đổi nhiệt than chì dạng ống vỏ nổi
Việc sản xuất thiết bị quy mô lớn trở nên khả thi nhờ thiết kế đơn giản, nhỏ gọn và chống chịu được chất lỏng của thiết bị. Tuy nhiên, so với loại lỗ khối, loại này chịu nhiệt độ và áp suất kém hơn. Nó hoạt động tốt trong môi trường ít rung động và không va đập, và được sử dụng tốt nhất như một thiết bị làm mát (tụ ngưng). Có hai loại thiết bị này: Loại I và Loại II. Loại II được trang bị bộ tách khí-lỏng, nhưng Loại I không có. Tốt nhất nên sử dụng Loại II làm tụ ngưng.
Ưu điểm của sản phẩm
Sản phẩm phù hợp cho các ứng dụng quy mô lớn, có thiết kế nhỏ gọn, khả năng chống hóa chất vượt trội, hiệu suất truyền nhiệt cao, dễ bảo trì và có khả năng chịu được những thay đổi về áp suất và nhiệt độ.

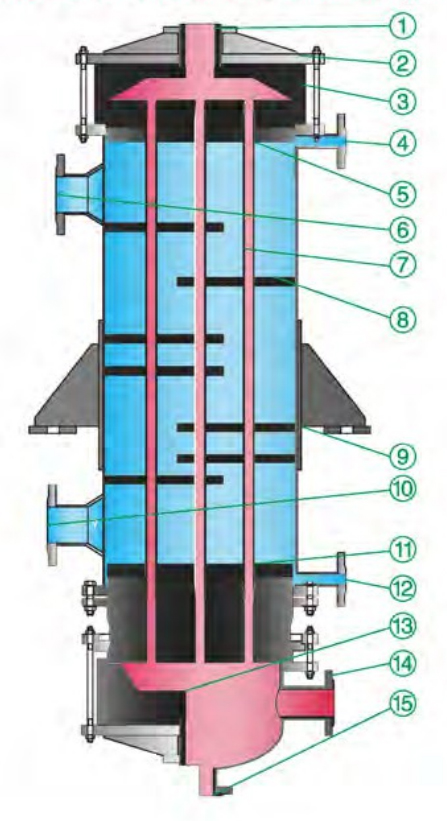

Sơ đồ cấu trúc
| Chi tiết các bộ phận | |
| 1 | Nhập khẩu vật liệu |
| 2 | Tấm bìa trên |
| 3 | Đầu trên bằng than chì |
| 4 | Cảng phòng không |
| 5 | Tấm che đầu nổi bằng than chì |
| 6 | Chỗ thoát |
| 7 | Ống trao đổi nhiệt than chì |
| 8 | Tấm chắn than chì |
| 9 | Hỗ trợ thiết bị |
| 10 | Lượng tiêu thụ |
| 11 | Tấm che dưới đầu nổi bằng than chì |
| 12 | Cổng thoát nước |
| 13 | Đầu dưới bằng than chì |
| 14 | Cửa xả |
| 15 | Xuất khẩu vật liệu |
Một thiết bị truyền nhiệt rất đáng tin cậy và hiệu quả là bộ trao đổi nhiệt graphite dạng ống vỏ nổi GH. Thiết bị này bao gồm các ống, đầu nổi, vỏ và các bộ phận khác.
