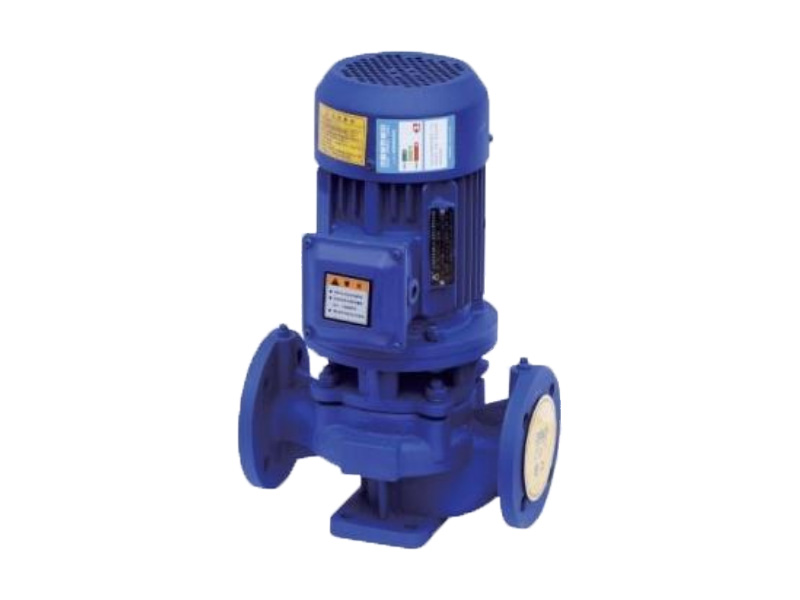

Máy bơm ly tâm trục đứng hút đơn

Bơm ly tâm trục đứng hút đơn ISG được thiết kế để hoạt động trong các điều kiện sau: Áp suất hút phải nhỏ hơn 1,0 MPa và áp suất làm việc tối đa của hệ thống không được vượt quá 1,6 MPa (được tính bằng áp suất đầu vào của bơm cộng với cột áp bơm). Áp suất thử thủy tĩnh của bơm là 2,5 MPa. Khách hàng phải chỉ định áp suất làm việc của hệ thống khi đặt hàng. Nếu áp suất hệ thống vượt quá 1,6 MPa, điều này phải được chỉ ra rõ ràng để nhà sản xuất có thể sử dụng vật liệu thép đúc cho các bộ phận dẫn dòng và các bộ phận kết nối của bơm nhằm đảm bảo độ bền dưới áp suất cao hơn. Bơm phù hợp với môi trường có nhiệt độ môi trường không quá 40°C và độ ẩm tương đối dưới 95%. Về môi trường được vận chuyển, hàm lượng hạt rắn không được vượt quá 0,1% theo thể tích, với kích thước hạt lớn hơn 0,2 mm. Nếu môi trường chứa các hạt mịn, khách hàng phải thông báo cho nhà sản xuất tại thời điểm đặt hàng để có thể cung cấp phớt cơ khí chống mài mòn nhằm nâng cao tuổi thọ của bơm trong những điều kiện như vậy.

1. Bơm ly tâm trục đứng ISG một tầng hút có thiết kế thẳng đứng, đường kính cửa vào và cửa ra nằm trên cùng một đường tâm, cho phép lắp đặt trực tiếp vào đường ống dễ dàng. Cấu trúc nhỏ gọn, tiết kiệm không gian giúp giảm chi phí thi công, và với vỏ bảo vệ, bơm phù hợp để sử dụng ngoài trời.

2. Cánh quạt được lắp trên trục mở rộng của động cơ, đảm bảo chiều dài trục ngắn và thiết kế nhỏ gọn. Bố trí ổ trục được tối ưu hóa giúp cân bằng tải trọng hướng tâm và hướng trục, mang lại khả năng vận hành êm ái, độ rung thấp và tiếng ồn tối thiểu.

3. Bơm ly tâm thẳng đứng hút đơn ISG sử dụng hệ thống phớt cơ khí tiên tiến với vòng đệm hợp kim titan nhập khẩu, phớt cơ khí chịu nhiệt độ trung bình và vật liệu hợp kim cứng, mang lại khả năng chống mài mòn vượt trội và tuổi thọ dài hơn.

4. Việc lắp đặt và bảo trì cực kỳ thuận tiện vì không cần phải tháo rời hệ thống đường ống. Chỉ cần tháo đai ốc chân đế khớp nối bơm là có thể dễ dàng tháo rời toàn bộ cụm rotor.

5. Bơm ly tâm thẳng đứng hút đơn ISG có thể hoạt động theo cấu hình nối tiếp hoặc song song để đáp ứng các yêu cầu khác nhau về lưu lượng và cột áp.

6. Hỗ trợ cả lắp đặt theo chiều dọc và chiều ngang để đáp ứng các nhu cầu bố trí đường ống khác nhau.

Máy bơm ly tâm trục đứng ISG hút đơn được sử dụng để vận chuyển nước sạch và các chất lỏng khác có tính chất vật lý tương tự như nước sạch. Máy phù hợp cho việc cấp thoát nước công nghiệp và đô thị, cung cấp nước áp lực trong các tòa nhà cao tầng, tưới phun mưa, tăng áp phòng cháy chữa cháy, cung cấp nước đường dài, sưởi ấm, tăng áp tuần hoàn nước nóng và lạnh khác trong phòng tắm, cũng như kết nối thiết bị, v.v. Nhiệt độ hoạt động T < 80°C.

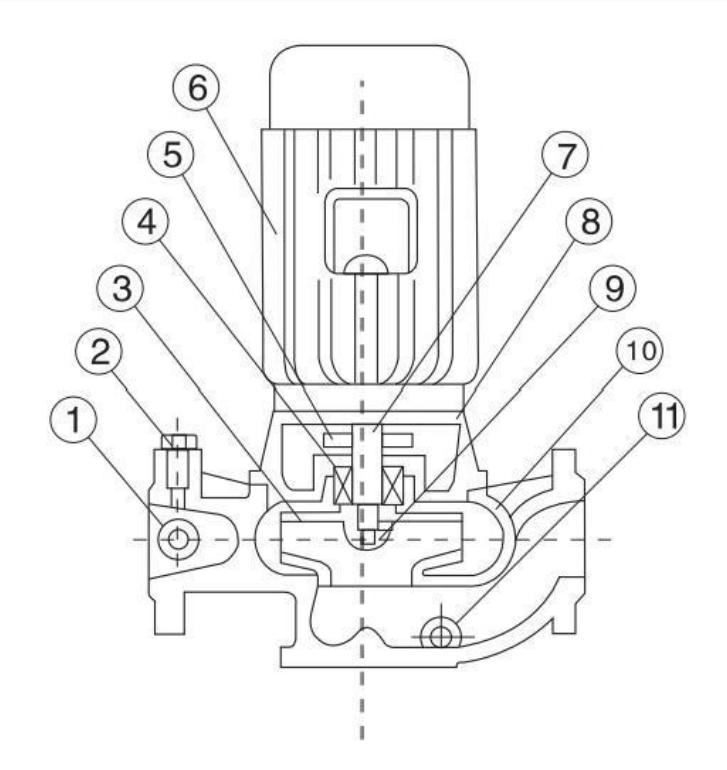

Sơ đồ cấu trúc

1	Nút áp suất	7	Trục
2	Van thông hơi	8	Cơ sở kết hợp
3	Cánh quạt	9	Đai ốc cánh quạt
4	Phớt cơ khí	10	Thân bơm
5	Bộ phận hướng gió	11	Van xả
6	Động cơ

Mô tả cấu trúc của loại ISG:​​
