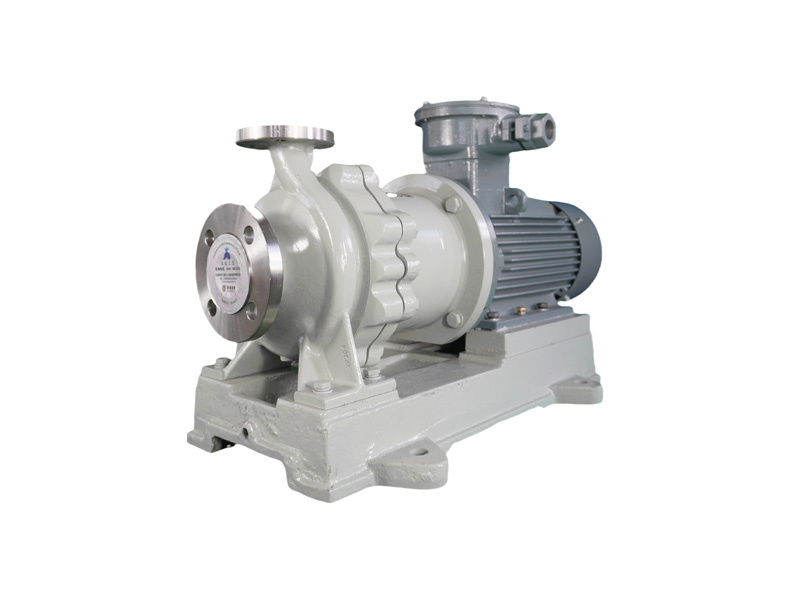

Bơm từ thép không gỉ TCH chống rò rỉ được đặc trưng bởi thiết kế kín hoàn toàn, giúp loại bỏ hiệu quả khả năng rò rỉ. Được chế tạo từ thép không gỉ, bơm có khả năng chống ăn mòn tuyệt vời. Các nam châm chất lượng cao tích hợp bên trong bơm đảm bảo truyền động từ đáng tin cậy, phù hợp để ứng dụng trong nhiều ngành công nghiệp khác nhau.
Số mục :
TCHĐơn hàng (MOQ) :
1Màu sắc :
CustomizedBưu kiện :
CustomizedVật liệu :
SteelNhiệt độ làm việc :
-60 to 300 ℃,New material withstands temperatures up to 450°CÁp suất làm việc :
1.6 to 6.3 MPaBơm dẫn động từ bằng thép không gỉ không rò rỉ
Bơm dẫn động từ thép không gỉ TCH không rò rỉ được nâng cấp và cải tiến dựa trên nền tảng bơm TC. Công ty tự phát triển và thiết kế thế hệ bơm công nghiệp mới thứ ba với độ kín hoàn toàn, không rò rỉ và không ô nhiễm. Áp dụng nguyên lý cơ học từ tính, môi chất được bao bọc trong ống cách ly tĩnh để truyền mô-men xoắn không tiếp xúc. Thiết bị làm kín trục (phớt chặn hoặc phớt cơ khí) của bơm ly tâm truyền thống đã được loại bỏ, và phớt tĩnh được sử dụng để thay thế phớt động, đạt được độ kín hoàn toàn, một bơm từ mới không rò rỉ.
Ưu điểm của sản phẩm
1. Nam châm sử dụng nam châm ferit, Nd-Fe-B và samari coban, có từ tính tốt, chịu nhiệt độ cao và không bị khử từ;
2. Ống lót trục và ổ trục trượt được làm bằng silicon carbide, graphite, tetrafluoro và các vật liệu khác có khả năng chống mài mòn cao, đồng thời được trang bị rãnh bôi trơn để đảm bảo hiệu quả tuổi thọ của máy bơm;
3. Không rò rỉ. Tất cả các điểm bịt kín đều được bịt kín bằng phớt tĩnh kín và được truyền động bằng khớp nối từ. Không cần phớt nitơ, an toàn, tiết kiệm và hiệu quả.
Ứng dụng sản phẩm
Bơm từ thép không gỉ không rò rỉ được sử dụng rộng rãi trong quá trình vận chuyển chất lỏng ăn mòn trong các quy trình sản xuất dầu khí, công nghiệp hóa chất, sản xuất kiềm, luyện kim, đất hiếm, thuốc trừ sâu, thuốc nhuộm, thuốc, làm giấy, mạ điện, điện phân, v.v., đặc biệt là để vận chuyển chất dễ cháy, dễ nổ, dễ bay hơi, độc hại, nhiệt độ cao, kiềm mạnh và dung môi hữu cơ.
Danh sách vật liệu
Phần | Vật liệu | Phần | Vật liệu | Phần | Vật liệu |
① Thân bơm | 304/316/316L | ⑥ Vòng đệm | Tetrafluoro | ⑪ Trục bơm | 304/316/316L/321 |
② Cánh quạt | 304/316/316L | ⑦ Ống lót kín | 316L/TA2/HC276 | ⑫ Dấu ngoặc | Nam châm vĩnh cửu/HT200 |
③ Cánh quạt hạt | 304/316/316L | ⑧ Cụm ổ trục trơn | Sợi carbon/SSIC/Cacbua xi măng | ⑬ Lắp ráp nam châm bên ngoài | HT250/nam châm vĩnh cửu |
④ Nắp bơm | 304/316/316L | ⑨ Cụm đĩa đẩy | Sợi carbon/SSIC/Cacbua xi măng | ⑭ Máy móc điện | Theo yêu cầu của khách hàng |
⑤ Cụm đĩa đẩy | Sợi carbon/SSIC/Cacbua xi măng | ⑩ Lắp ráp từ tính bên trong | Nam châm vĩnh cửu/304/316/316L/321 | ⑮ Tấm | HT200/A3/Thép kênh |

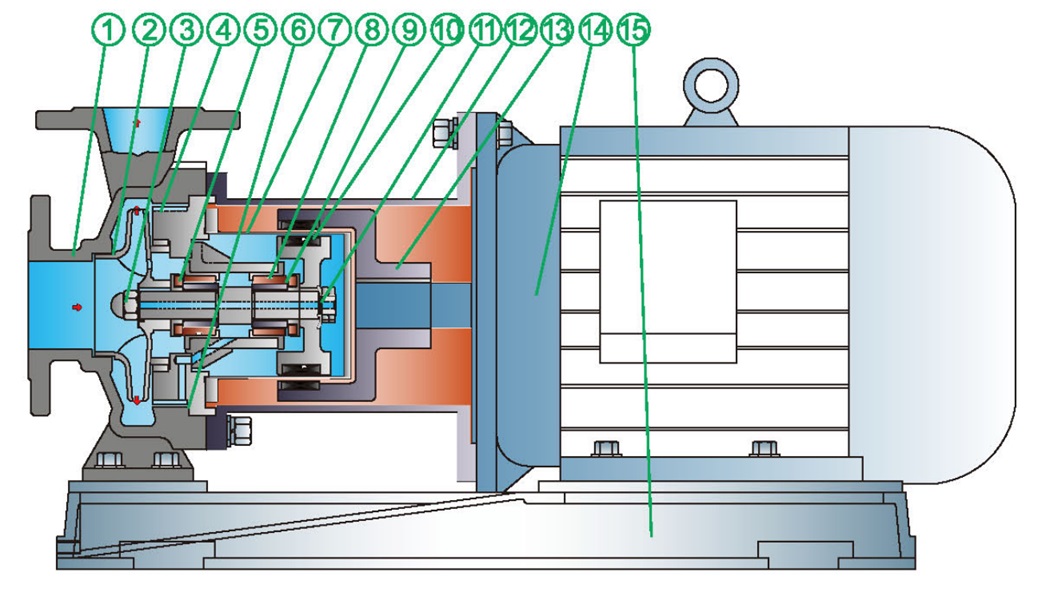

Sơ đồ cấu trúc
Dữ liệu hiệu suất
Kiểu | Công suất định mức | Lưu lượng định mức | Đầu định mức | Điện áp | Vật liệu vỏ bơm | Hút |
25-20-125 | 1,5 | 2,5 | 20 | 380V | 304/316/316L | 25*20 |
25-20-160 | 2.2 | 2,5 | 32 | 380V | 304/316/316L | 25*20 |
25-20-200 | 5,5 | 2,5 | 50 | 380V | 304/316/316L | 25*20 |
25-20-250 | 11 | 2,5 | 80 | 380V | 304/316/316L | |
32-20-125 | 1,5 | 3.2 | 20 | 380V | 304/316/316L | 32*20 |
32-20-160 | 2.2 | 3.2 | 32 | 380V | 304/316/316L | 32*20 |
32-20-200 | 5,5 | 3.2 | 50 | 380V | 304/316/316L | 32*20 |
32-20-250 | 11 | 3.2 | 80 | 380V | 304/316/316L | 32*20 |
40-25-125 | 2.2 | 6.3 | 20 | 380V | 304/316/316L | 40*25 |
40-25-160 | 3 | 6.3 | 32 | 380V | 304/316/316L | 40*25 |
40-25-200 | 5,5 | 6.3 | 50 | 380V | 304/316/316L | 40*25 |
40-25-250 | 15 | 6.3 | 80 | 380V | 304/316/316L | 40*25 |
40-25-315 | 6.3 | 125 | 380V | 304/316/316L | 40*25 | |
50-32-125 | 3 | 12,5 | 20 | 380V | 304/316/316L | 50*32 |
50-32-160 | 4 | 12,5 | 32 | 380V | 304/316/316L | 50*32 |
50-32-200 | 7,5 | 12,5 | 50 | 380V | 304/316/316L | 50*32 |
50-32-250 | 15 | 12,5 | 80 | 380V | 304/316/316L | 50*32 |
50-32-315 | 12,5 | 125 | 380V | 304/316/316L | 50*32 | |
65-50-125 | 4 | 25 | 20 | 380V | 304/316/316L | 65*50 |
65-50-160 | 7,5 | 25 | 32 | 380V | 304/316/316L | 65*50 |
65-40-200 | 15 | 25 | 50 | 380V | 304/316/316L | 65*40 |
65-40-250 | 22 | 25 | 80 | 380V | 304/316/316L | 65*40 |
65-40-315 | 37 | 25 | 125 | 380V | 304/316/316L | 65*40 |
65-40-400 | 25 | 380V | 304/316/316L | 65*40 | ||
80-65-125 | 7,5 | 50 | 20 | 380V | 304/316/316L | 80*65 |
80-65-160 | 15 | 50 | 32 | 380V | 304/316/316L | 80*65 |
80-50-200 | 18,5 | 50 | 50 | 380V | 304/316/316L | 80*50 |
80-50-250 | 37 | 50 | 80 | 380V | 304/316/316L | 80*50 |
80-50-315 | 55 | 50 | 125 | 380V | 304/316/316L | 80*50 |
80-50-400 | 50 | 380V | 304/316/316L | 80*50 | ||
100-80-125 | 15 | 100 | 20 | 380V | 304/316/316L | 100*80 |
100-80-160 | 22 | 100 | 32 | 380V | 304/316/316L | 100*80 |
100-65-200 | 37 | 100 | 50 | 380V | 304/316/316L | 100*65 |
100-65-250 | 45 | 100 | 80 | 380V | 304/316/316L | 100*65 |
100-65-315 | 75 | 100 | 125 | 380V | 304/316/316L | 100*65 |
100-65-400 | 100 | 380V | 304/316/316L | 100*65 | ||
125-80-160 | 380V | 304/316/316L | 125*80 | |||
125-100-200 | 55 | 200 | 50 | 380V | 304/316/316L | 125*100 |
125-100-250 | 75 | 200 | 80 | 380V | 304/316/316L | 125*100 |
125-100-315 | 22 | 100 | 32 | 380V | 304/316/316L | 125*100 |
125-100-400 | 37 | 100 | 50 | 380V | 304/316/316L | 125*100 |
150-125-250 | 22 | 200 | 20 | 380V | 304/316/316L | 150*125 |
150-125-315 | 45 | 200 | 32 | 380V | 304/316/316L | 150*125 |
150-125-400 | 55 | 200 | 50 | 380V | 304/316/316L | 150*125 |
200-150-250 | 55 | 400 | 20 | 380V | 304/316/316L | 200*150 |
200-150-315 | 75 | 400 | 32 | 380V | 304/316/316L | 200*150 |
200-150-400 | 110 | 400 | 50 | 380V | 304/316/316L | 200*150 |
Phạm vi hiệu suất
Áp suất thiết kế: 1,6~6,3MPa, Lưu lượng: 0,75~460m³/ h, Độ nâng: 5~125m, Công suất: 0,55~110KW.
Nhiệt độ áp dụng: -60~300℃, sử dụng vật liệu mới, khả năng chịu nhiệt có thể đạt tới 450℃.
