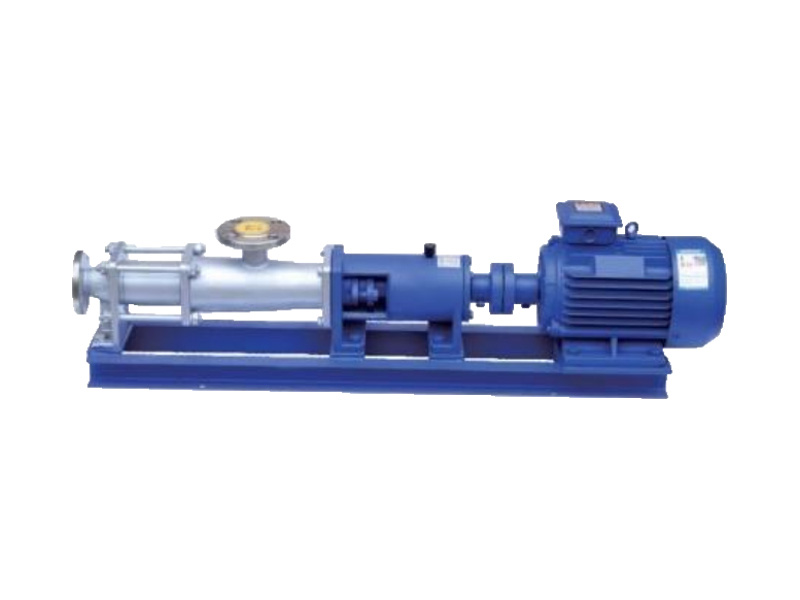

Bơm trục vít đơn kín loại G được thiết kế để xử lý hiệu quả các chất lỏng nhớt. Cấu trúc kín đảm bảo hoạt động không rò rỉ và hiệu suất đáng tin cậy, lý tưởng cho các ứng dụng công nghiệp đòi hỏi khắt khe.
Số mục :
G-typeĐơn hàng (MOQ) :
1Sự chi trả :
L/C T/T westernUnionNguồn gốc sản phẩm :
ChinaMàu sắc :
CustomizedCảng vận chuyển :
Shanghai shenzhen guangzhouThời gian dẫn :
please contact 504893184@qq.com or CP +8613696510409Bưu kiện :
CustomizedVật liệu :
Stainless Steel/Cast IronNhiệt độ làm việc :
＜40℃Áp suất làm việc :
2.5 MPaBơm trục vít đơn kín lưới bên trong
Bơm dịch chuyển tích cực với rotor xoắn ốc và stato, bơm trục vít đơn loại G hoàn hảo để xử lý chất lỏng nhớt, mài mòn hoặc nhạy cảm với lực cắt. Trong các lĩnh vực bao gồm xử lý nước thải, dầu mỏ và hóa chất, bơm mang lại dòng chảy êm ái, khả năng tự mồi và hiệu suất cao. Kết cấu chắc chắn đảm bảo hoạt động đáng tin cậy với chi phí bảo trì thấp.
Ưu điểm của sản phẩm
Bơm trục vít đơn loại G là bơm dịch chuyển dương quay kín hoàn toàn, dạng lưới bên trong. Bơm có khả năng thích ứng đặc biệt với nhiều môi trường khác nhau, mang lại dòng chảy êm ái và ổn định với lực hút mạnh mẽ và độ dao động áp suất tối thiểu. Thiết kế này cho phép bơm xử lý hiệu quả không chỉ chất lỏng chảy mà còn cả vật liệu có độ nhớt cao, cũng như môi trường chứa các hạt rắn, huyền phù cứng hoặc chất xơ. Với dải điều chỉnh rộng và hiệu suất cao, bơm loại G được sử dụng rộng rãi trong các ngành công nghiệp như bảo vệ môi trường, kỹ thuật hàng hải, dầu khí, dược phẩm, chăm sóc cá nhân, thực phẩm và đồ uống, sản xuất bia, xây dựng, khai thác mỏ, hóa chất, in ấn, sản xuất giấy, phát điện và nồi hơi.
Nguyên lý hoạt động
Bơm trục vít đơn là bơm dịch chuyển tích cực quay với khớp nối bên trong. Trục vít lệch tâm (rôto) và ống lót cố định (stato) là các bộ phận hoạt động chính của nó. Hình dạng hình học riêng biệt của rôto và stato tạo nên nhiều khoang kín riêng biệt. Môi chất bên trong mỗi khoang kín được di chuyển liên tục, đồng đều và với thể tích không đổi từ đầu hút đến đầu xả trong khi rôto quay.
Máy bơm trục vít đơn đặc biệt phù hợp với các trường hợp vận hành sau đây vì những tính năng sau:
1. Quản lý vật liệu có độ nhớt cực cao
2. Vận chuyển vật liệu bằng sợi hoặc hạt rắn
3. Các ứng dụng cần áp suất ổn định, liên tục mà không có sự thay đổi đột ngột
4. Các hoạt động đòi hỏi ít sự xáo trộn để tránh gây hại cho cấu trúc bên trong của môi trường
5. Môi trường yên tĩnh
Dữ liệu kỹ thuật
| Người mẫu | Lưu lượng (m³/h) | Áp suất (MPa) | Tốc độ tối đa cho phép (vòng/phút) | Công suất động cơ (kW) | NPSH yêu cầu (m) | Đường kính mặt bích đầu vào (mm) | Đường kính mặt bích đầu ra (mm) | Đường kính hạt tối đa cho phép (mm) | Chiều dài sợi tối đa cho phép (mm) |
| G20 - 1 | 0,8 | 0,6 | 960 | 0,75 | 4 | 25 | 25 | 1,5 | 25 |
| G20 - 2 | 0,8 | 1.2 | 960 | 1,5 | 4 | 25 | 25 | 1,5 | 25 |
| G25 - 1 | 2 | 0,6 | 960 | 1,5 | 4 | 32 | 25 | 2 | 30 |
| G25 - 2 | 2 | 1.2 | 960 | 2.2 | 4 | 32 | 25 | 2 | 30 |
| G30 - 1 | 5 | 0,6 | 960 | 2.2 | 4 | 50 | 40 | 2,5 | 35 |
| G30 - 2 | 5 | 1.2 | 960 | 3 | 4 | 50 | 40 | 2,5 | 35 |
| G35 - 1 | 8 | 0,6 | 960 | 3 | 4 | 65 | 50 | 3 | 40 |
| G35 - 2 | 8 | 1.2 | 960 | 4 | 4 | 65 | 50 | 3 | 40 |
| G40 - 1 | 12 | 0,6 | 960 | 4 | 4 | 80 | 65 | 3.8 | 45 |
| G40 - 2 | 12 | 1.2 | 960 | 5,5 | 4 | 80 | 65 | 3.8 | 45 |
| G50 - 1 | 20 | 0,6 | 960 | 5,5 | 4,5 | 100 | 80 | 5 | 50 |
| G50 - 2 | 20 | 1.2 | 960 | 7,5 | 4,5 | 100 | 80 | 5 | 50 |
| G60 - 1 | 30 | 0,6 | 960 | 11 | 5 | 125 | 100 | 6 | 60 |
| G60 - 2 | 30 | 1.2 | 720 | 11 | 5 | 125 | 100 | 6 | 60 |
| G70 - 1 | 45 | 0,6 | 720 | 11 | 5 | 150 | 125 | 8 | 70 |
| G70 - 2 | 45 | 1.2 | 720 | 15 | 5 | 150 | 125 | 8 | 70 |
| G85 - 1 | 60 | 0,6 | 720 | 11 | 5 | 150 | 150 | 10 | 80 |
| G85 - 2 | 60 | 1.2 | 720 | 15 | 5 | 150 | 150 | 10 | 80 |

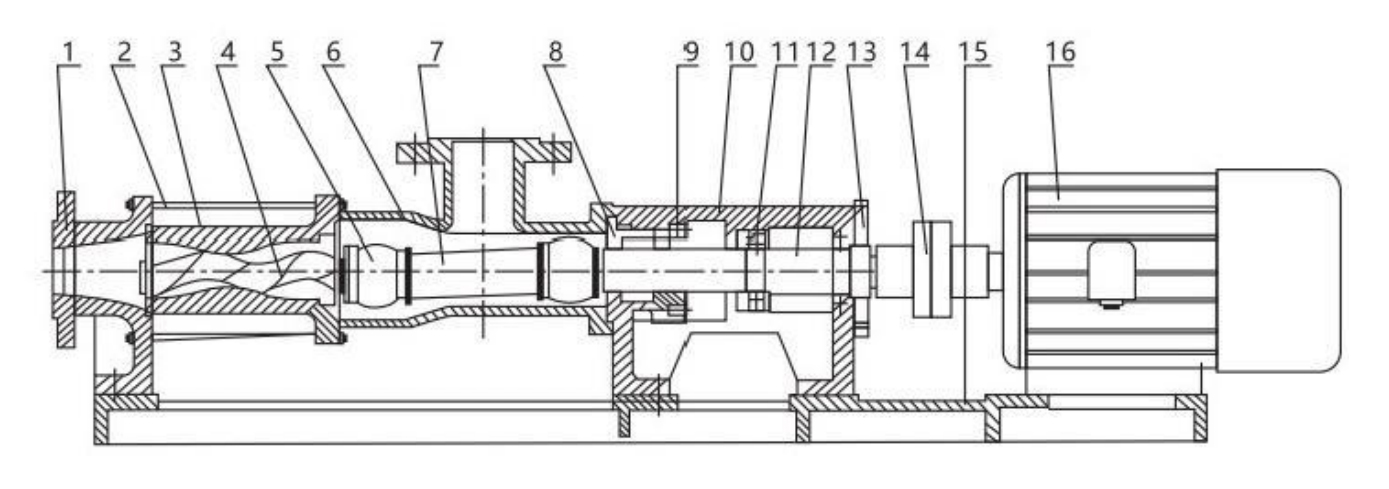

Sơ đồ cấu trúc
| KHÔNG. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| Tên | Cơ thể xả | Thanh giằng | Stato | Trục vít | Cơ thể thức ăn | Trục kết nối | Ghế đóng gói | Ghế chịu lực | Vòng bi | Trục truyền động | Nắp ổ trục | Khớp nối | Tấm đế | Động cơ |
Bơm trục vít đơn kín loại G được thiết kế để xử lý hiệu quả các chất lỏng nhớt. Cấu trúc kín đảm bảo hoạt động không rò rỉ và hiệu suất đáng tin cậy, lý tưởng cho các ứng dụng công nghiệp đòi hỏi khắt khe.
