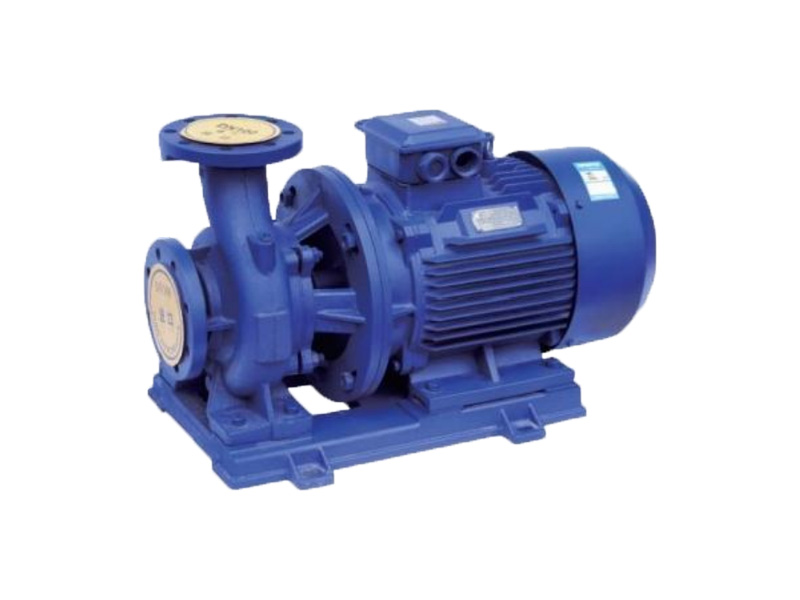

Bơm ly tâm hút ngang một tầng

1. Cấu trúc nhỏ gọn:
Máy bơm ly tâm hút ngang một tầng này có thiết kế tích hợp bơm và động cơ, mang lại vẻ ngoài hấp dẫn và kích thước nhỏ hơn khoảng 30% so với máy bơm ngang thông thường. Được trang bị động cơ ngoài trời đạt chuẩn IP54, máy có thể được lắp đặt trực tiếp ngoài trời mà không cần buồng bơm.
2. Hoạt động êm ái và yên tĩnh:
Độ đồng tâm cao đảm bảo hiệu suất ổn định. Khớp nối trực tiếp giữa động cơ và bơm giúp giảm thiểu độ rung và tiếng ồn, trong khi cánh quạt cân bằng động giúp kéo dài tuổi thọ ổ trục và cải thiện môi trường vận hành.
3. Phớt cơ khí cao cấp:
Phớt cơ khí hợp kim cứng tăng cường khả năng chống mài mòn, đảm bảo hoạt động không bị rò rỉ và kéo dài tuổi thọ.
4. Thiết kế thủy lực tiên tiến:
Thiết kế cánh quạt cải tiến mang lại hiệu quả cao và hiệu suất vượt trội.
5. Chi tiết cấu trúc độc đáo:
Lỗ thoát nước ở đế bơm và vòi áp suất trên mặt bích đầu vào và đầu ra giúp việc bảo trì và theo dõi dễ dàng hơn.
6. Cấu hình thân thiện với đường ống:
Với đầu vào nằm ngang và đầu ra thẳng đứng, việc bố trí và lắp đặt đường ống được đơn giản hóa.

1. Máy bơm nước sạch nằm ngang ISW:

Được thiết kế để vận chuyển nước sạch và các chất lỏng khác có tính chất vật lý/hóa học tương tự. Thích hợp cho cấp/thoát nước công nghiệp/đô thị, tăng áp tòa nhà cao tầng, tưới vườn, tăng áp chữa cháy, vận chuyển đường dài, tuần hoàn HVAC, tuần hoàn nước nóng/lạnh phòng tắm và kết nối thiết bị. Nhiệt độ vận hành: ​​T ≤ 80°C​​.

2. Máy bơm nước nóng ngang ISWR/ISWRD:

Được sử dụng rộng rãi để tuần hoàn và tăng áp nước nóng trong các lò hơi (năng lượng, luyện kim, hóa chất, dệt may, sản xuất giấy, khách sạn, phòng tắm, v.v.) và hệ thống sưởi ấm đô thị. Nhiệt độ vận hành: ​​T ≤ 120°C​​.

3. Máy bơm hóa chất trục ngang ISWH:

Vận chuyển chất lỏng không rắn, ăn mòn, có độ nhớt giống nước. Lý tưởng cho các ngành công nghiệp dầu khí, hóa chất, luyện kim, điện, sản xuất giấy, thực phẩm/dược phẩm và sợi tổng hợp. Nhiệt độ hoạt động: ​​-20°C ~ +120°C​​.

4. Bơm dầu đường ống ngang ISWB:

Vận chuyển xăng, dầu hỏa, dầu diesel và các chất lỏng dễ cháy/nổ khác. Nhiệt độ hoạt động: ​​+20°C ~ +120°C​​.

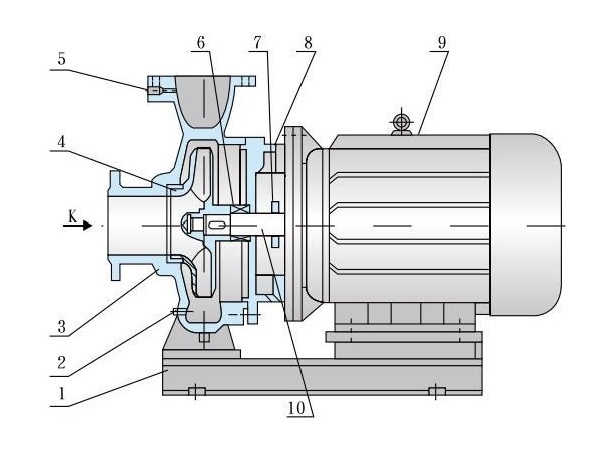

Xem Sơ đồ:
Thiết bị bao gồm ba phần: bơm, động cơ và đế bơm. Cấu trúc bơm bao gồm thân bơm, cánh bơm, nắp bơm, phớt cơ khí và các bộ phận khác. Đây là bơm ly tâm trục ngang một cấp, một cửa hút, với thân bơm và nắp bơm được chia đôi ở phía sau cánh bơm (thiết kế chia đôi phía sau).

Hầu hết các máy bơm đều có vòng đệm ở cả mặt trước và mặt sau của cánh quạt, cùng với các lỗ cân bằng trên nắp sau để chống lại lực đẩy dọc trục trên rôto.
​​một.Thiết kế dòng chảy: Cửa vào nằm ngang theo trục, cửa ra thẳng đứng hướng lên trên.
​​b.Cấu hình trục: Bơm và động cơ đồng trục. Phần mở rộng trục động cơ sử dụng ổ bi tiếp xúc góc kép để cân bằng một phần lực dọc trục còn lại.
​​c.Lắp đặt: Kết nối trực tiếp không cần căn chỉnh; đế chung với bộ cách ly rung loại IG để giảm rung.
