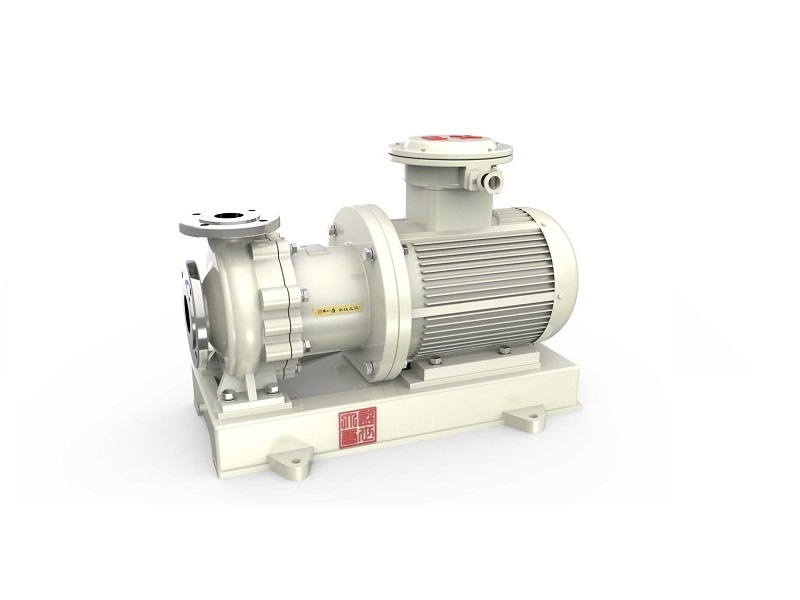

Bơm dẫn động từ TC không rò rỉ thuộc thế hệ bơm ly tâm mới. Nó bao gồm một bơm, một bộ truyền động từ và một động cơ. Mô-men xoắn được truyền qua lực từ, do đó ngăn ngừa rò rỉ. Loại bơm này có khả năng chống ăn mòn và được ứng dụng trong nhiều ngành công nghiệp khác nhau như hóa chất và dược phẩm.
Số mục :
TCĐơn hàng (MOQ) :
1Màu sắc :
CustomziedBưu kiện :
CustomziedVật liệu :
SteelNhiệt độ làm việc :
-60 to 300 ℃Áp suất làm việc :

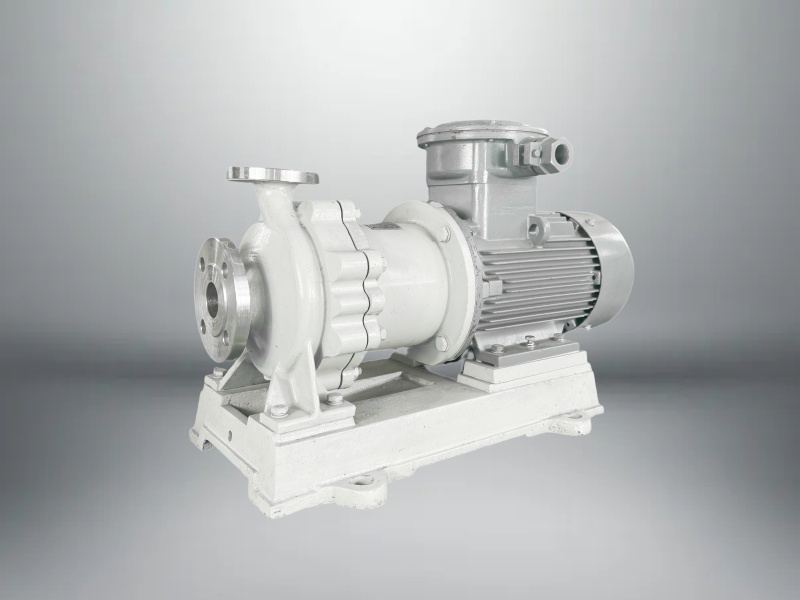

1.6 to 6.3 MPaBơm hóa chất dẫn động từ chống ăn mòn không rò rỉ
Máy bơm hóa chất dẫn động từ chống ăn mòn không rò rỉ là loại máy bơm mới sử dụng nguyên lý cơ học từ tính hiện đại, theo các điều kiện kỹ thuật GB/T25140-2010 đối với máy bơm công suất quay không trục (loại II), tương đương với thông số kỹ thuật ISO 15783-2002 đối với máy bơm công suất quay không trục (loại II) và tham khảo API 685-2000 máy bơm ly tâm không phớt dùng cho ngành dầu khí, hóa chất nặng và khí tự nhiên, sử dụng truyền động từ của nam châm vĩnh cửu để thực hiện truyền mô-men xoắn không tiếp xúc, vì môi trường được bao bọc trong ống cách ly tĩnh, mục đích bơm môi trường không bị rò rỉ đã đạt được và vấn đề rò rỉ phớt trục của máy bơm dẫn động cơ học đã được giải quyết hoàn toàn.
Ưu điểm của sản phẩm
1. Nam châm sử dụng nam châm ferit, samarium coban dải Nd-Fe, có từ tính tốt, chịu nhiệt độ cao và không bị khử từ;
2. Ống lót trục và ổ trục trượt được làm bằng silicon carbide, graphite, tetrafluoro và các vật liệu khác có khả năng chống mài mòn cao, đồng thời được trang bị rãnh bôi trơn để đảm bảo hiệu quả tuổi thọ của máy bơm.
Ứng dụng sản phẩm
Máy bơm hóa chất dẫn động từ chống ăn mòn không rò rỉ được sử dụng rộng rãi để vận chuyển chất lỏng ăn mòn trong các quy trình sản xuất dầu mỏ, công nghiệp hóa chất, sản xuất kiềm, luyện kim, đất hiếm, thuốc trừ sâu, thuốc nhuộm, dược phẩm, sản xuất giấy, mạ điện, điện phân, v.v.
Danh sách vật liệu
Phần | Vật liệu | Phần | Vật liệu | Phần | Vật liệu |
①Thân bơm | 304/316/316L | ⑥cổ áo đẩy | hợp kim cứng | ⑪Đai ốc sau | 304/316/316L |
②Đai ốc cánh quạt | 304/316/316L | ⑦nắp bơm | 304/316/316L | ⑫nam châm ra | nam châm vĩnh cửu /HT200 |
③cánh quạt | 304/316/316L | ⑧ Gioăng | PTFE | ⑬kết nối | HT200 |
④trục chính | 304/316/316L | ⑨ống tay áo khoảng cách | 304/316/316L | ⑭động cơ | Theo yêu cầu của khách hàng |
⑤Ống trục | THAN CHÌ/SIC | ⑩nam châm bên trong | nam châm vĩnh cửu /304/316/316L | ⑮tấm đế | HT200 |

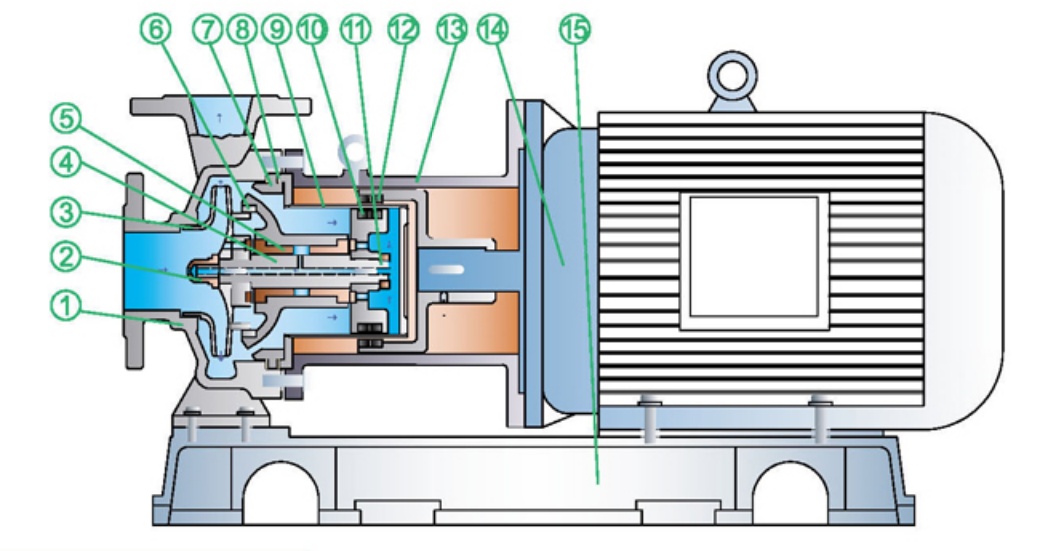

Sơ đồ cấu trúc
Dữ liệu hiệu suất
Kiểu | Công suất định mức | Lưu lượng định mức | Đầu định mức | Điện áp | Vật liệu vỏ bơm | Hút |
25-20-125 | 2.2 | 2,5 | 20 | 380V | 304/316/316L | 25*20 |
25-20-160 | 3 | 2,5 | 32 | 380V | 304/316/316L | 25*20 |
25-20-200 | 5,5 | 2,5 | 50 | 380V | 304/316/316L | 25*20 |
25-20-250 | 11 | 2,5 | 80 | 380V | 304/316/316L | 25*20 |
32-20-125 | 2.2 | 3.2 | 20 | 380V | 304/316/316L | 32*20 |
32-20-160 | 3 | 3.2 | 32 | 380V | 304/316/316L | 32*20 |
32-20-200 | 5,5 | 3.2 | 50 | 380V | 304/316/316L | 32*20 |
32-20-250 | 11 | 3.2 | 80 | 380V | 304/316/316L | 32*20 |
40-25-125 | 2.2 | 6.3 | 20 | 380V | 304/316/316L | 40*25 |
40-25-160 | 3 | 6.3 | 32 | 380V | 304/316/316L | 40*25 |
40-25-200 | 5,5 | 6.3 | 50 | 380V | 304/316/316L | 40*25 |
40-25-250 | 11 | 6.3 | 80 | 380V | 304/316/316L | 40*25 |
50-32-125 | 3 | 12,5 | 20 | 380V | 304/316/316L | 50*32 |
50-32-160 | 4 | 12,5 | 32 | 380V | 304/316/316L | 50*32 |
50-32-200 | 7,5 | 12,5 | 50 | 380V | 304/316/316L | 50*32 |
50-32-250 | 15 | 12,5 | 80 | 380V | 304/316/316L | 50*32 |
65-50-125 | 4 | 25 | 20 | 380V | 304/316/316L | 65*50 |
65-50-160 | 7,5 | 25 | 32 | 380V | 304/316/316L | 65*50 |
65-40-200 | 15 | 25 | 50 | 380V | 304/316/316L | 65*40 |
65-40-250 | 18,5 | 25 | 80 | 380V | 304/316/316L | 65*40 |
80-65-125 | 7,5 | 50 | 20 | 380V | 304/316/316L | 80*65 |
80-65-160 | 15 | 50 | 32 | 380V | 304/316/316L | 80*65 |
80-50-200 | 18,5 | 50 | 50 | 380V | 304/316/316L | 80*50 |
100-80-125 | 15 | 100 | 20 | 380V | 304/316/316L | 100*80 |
100-80-160 | 18,5 | 100 | 32 | 380V | 304/316/316L | 100*80 |

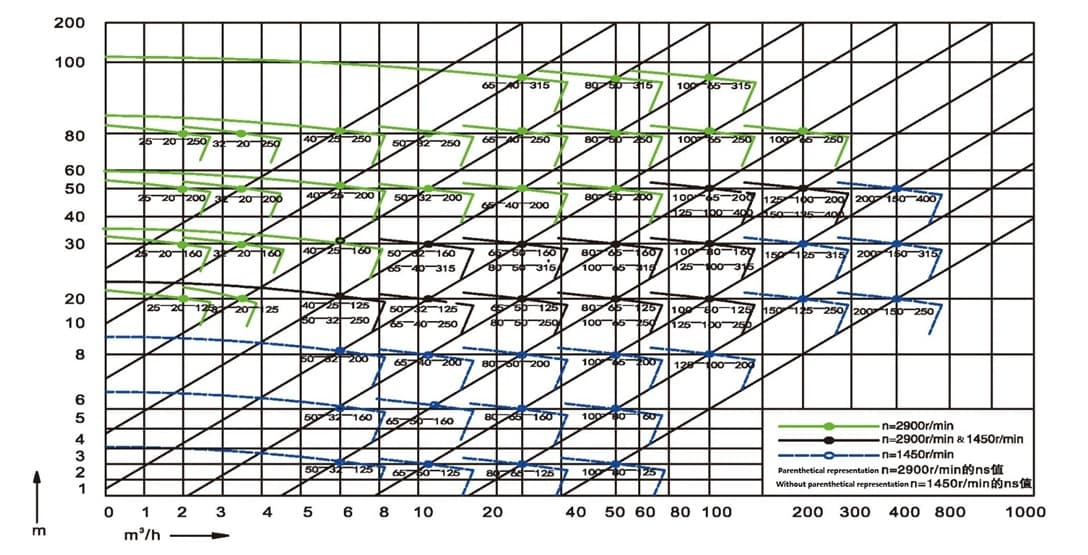

Phạm vi hiệu suất
Áp suất thiết kế: 1,6 ~ 6,3MPa, Lưu lượng: 0,75 ~ 460m³/h, Độ nâng: 5 ~ 125m, Công suất: 0,55 ~ 110KW
Nhiệt độ áp dụng: -60 ~ 300℃, sử dụng vật liệu mới, khả năng chịu nhiệt có thể đạt tới 450℃.
