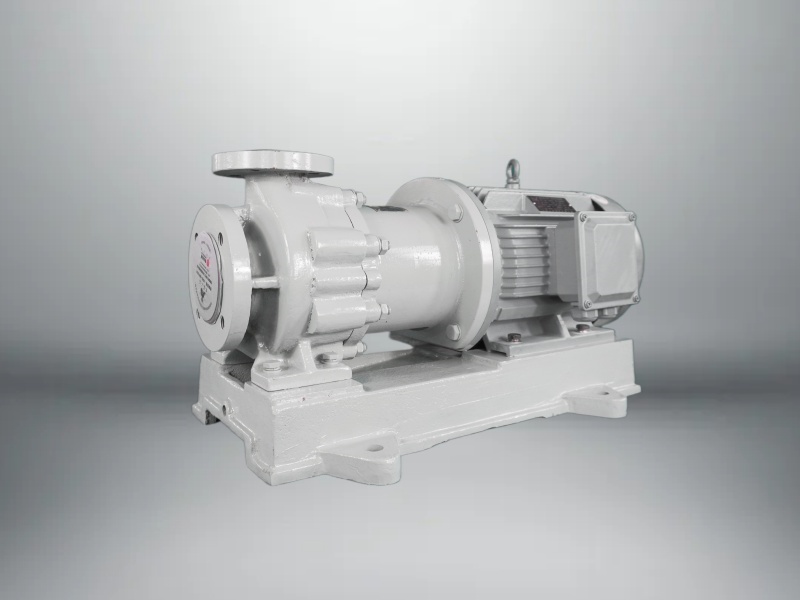

Bơm dẫn động từ không rò rỉ lót flo có đặc điểm là khả năng chống ăn mòn cao, nhờ lớp lót flo. Cơ cấu dẫn động từ đảm bảo độ kín khít, ngăn ngừa rò rỉ và phù hợp với nhiều ứng dụng truyền tải chất lỏng.
Số mục :
TCFĐơn hàng (MOQ) :
1Màu sắc :
CustomizedBưu kiện :
CustomizedVật liệu :
HT200 lined F46Nhiệt độ làm việc :
-20 to 120°C; -20 to 80°CÁp suất làm việc :
1.6 MPaBơm dẫn động từ lót flo không rò rỉ
Bơm dẫn động từ lót flo chống rò rỉ TCF là loại bơm mới áp dụng nguyên lý cơ học từ tính hiện đại, sử dụng truyền động từ của nam châm vĩnh cửu để truyền mô-men xoắn không tiếp xúc. Tất cả các bộ phận tràn đều được làm bằng nhựa fluoroplastic, có thể vận chuyển các chất ăn mòn như axit, kiềm và chất oxy hóa ở bất kỳ nồng độ (cường độ) nào.
Ưu điểm của sản phẩm
1. Thân bơm được làm bằng gang, thép cacbon, 304 và 316L lót bằng nhựa fluoroplastic, và rôto bên trong, nắp bơm, cánh quạt, ống cách ly và các bộ phận tràn khác được làm bằng miếng chèn kim loại bọc bằng nhựa fluoroplastic;
2. Nam châm là loại nam châm vĩnh cửu mới có từ tính tốt, chịu nhiệt độ cao và không bị khử từ;
3. Ống lót trục và ổ trục trượt được làm bằng vật liệu silicon carbide, graphite, tetrafluoro và các vật liệu khác có khả năng chịu mài mòn cao, được trang bị rãnh bôi trơn để đảm bảo hiệu quả tuổi thọ của bơm. Phớt sử dụng phớt tĩnh kín, giải quyết hoàn toàn tình trạng rò rỉ môi chất, loại bỏ nhu cầu bôi trơn và làm mát độc lập, đồng thời giảm mức tiêu thụ năng lượng.
Ứng dụng sản phẩm
Bơm từ tính lót flo không rò rỉ được sử dụng rộng rãi trong quá trình vận chuyển chất lỏng ăn mòn trong các quy trình sản xuất dầu khí, công nghiệp hóa chất, sản xuất axit, sản xuất kiềm, luyện kim, đất hiếm, thuốc trừ sâu, thuốc nhuộm, thuốc, sản xuất giấy, mạ điện, điện phân và tẩy rửa, đặc biệt là để vận chuyển chất dễ cháy, dễ nổ, dễ bay hơi, độc hại, axit-bazơ mạnh, chất hữu cơ và chất lỏng quý.
Danh sách vật liệu
Phần | Vật liệu | Phần | Vật liệu | Phần | Vật liệu |
①Thân bơm | HT200 lót F46 | ⑤Ống trục | Than chì tẩm/SIC | ⑨Đai ốc sau | Tetrafluoro |
②Đai ốc cánh quạt | HT200 lót F46 | ⑥Nắp bơm | HT200 lót F46 | ⑩Từ tính bên ngoài | Nam châm vĩnh cửu/HT200 lót F46 |
③cánh quạt | F50 | ⑦Ống đệm | PEEK/F46 | ⑪ Khung kết nối | HT200 |
④Trục | SIC | ⑧Từ tính bên trong | Từ tính vĩnh cửu/HT200 lót F46 | ⑫ Động cơ điện | Tùy chỉnh |

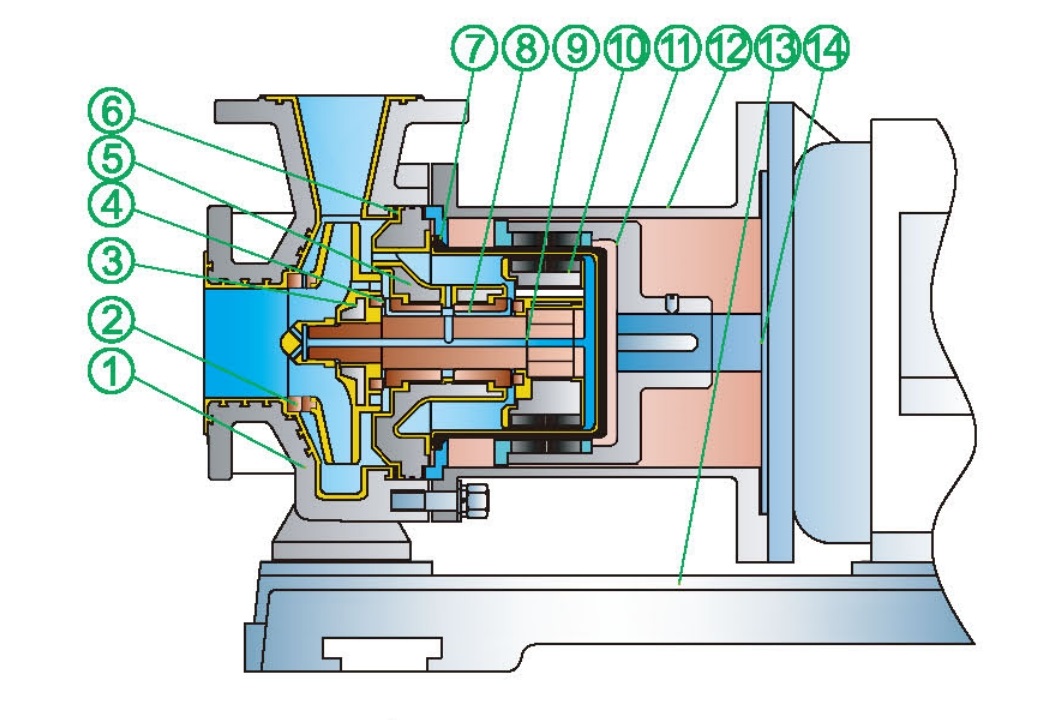

Sơ đồ cấu trúc
Dữ liệu hiệu suất
Kiểu | Công suất định mức | Lưu lượng định mức | Đầu định mức | Điện áp | Vật liệu vỏ bơm | Hút |
40-25-125 | 2.2 | 6.3 | 20 | 380V | HT200 lót F46 | 40*25 |
40-25-160 | 3 | 6.3 | 32 | 380V | HT200 lót F46 | 40*25 |
40-25-200 | 5,5 | 6.3 | 50 | 380V | HT200 lót F46 | 40*25 |
40-25-250 | 11 | 6.3 | 80 | 380V | HT200 lót F46 | 40*25 |
40-25-315 | 6.3 | 125 | 380V | HT200 lót F46 | 40*25 | |
50-32-125 | 2.2 | 12,5 | 20 | 380V | HT200 lót F46 | 50*32 |
50-32-160 | 4 | 12,5 | 32 | 380V | HT200 lót F46 | 50*32 |
50-32-200 | 7,5 | 12,5 | 50 | 380V | HT200 lót F46 | 50*32 |
50-32-250 | 15 | 12,5 | 80 | 380V | HT200 lót F46 | 50*32 |
50-32-315 | 12,5 | 125 | 380V | HT200 lót F46 | 50*32 | |
65-50-125 | 4 | 25 | 20 | 380V | HT200 lót F46 | 65*50 |
65-50-160 | 5,5 | 25 | 32 | 380V | HT200 lót F46 | 65*50 |
65-40-200 | 11 | 25 | 50 | 380V | HT200 lót F46 | 65*40 |
65-40-250 | 18,5 | 25 | 80 | 380V | HT200 lót F46 | 65*40 |
65-40-315 | 37 | 25 | 125 | 380V | HT200 lót F46 | 65*40 |
80-65-125 | 7,5 | 50 | 20 | 380V | HT200 lót F46 | 80*65 |
80-65-160 | 11 | 50 | 32 | 380V | HT200 lót F46 | 80*65 |
80-50-200 | 18,5 | 50 | 50 | 380V | HT200 lót F46 | 80*50 |
80-50-250 | 30 | 50 | 80 | 380V | HT200 lót F46 | 80*50 |
80-50-315 | 55 | 50 | 125 | 380V | HT200 lót F46 | 80*50 |
100-80-125 | 11 | 100 | 20 | 380V | HT200 lót F46 | 100*80 |
100-80-160 | 18,5 | 100 | 32 | 380V | HT200 lót F46 | 100*80 |
100-65-200 | 30 | 100 | 50 | 380V | HT200 lót F46 | 100*65 |
100-65-250 | 45 | 100 | 80 | 380V | HT200 lót F46 | 100*65 |
100-65-315 | 75 | 100 | 125 | 380V | HT200 lót F46 | 100*65 |
125-80-160 | 30 | 160 | 32 | 380V | HT200 lót F46 | 125*80 |
125-100-200 | 55 | 100 | 50 | 380V | HT200 lót F46 | 125*100 |
125-100-250 | 75 | 100 | 80 | 380V | HT200 lót F46 | 125*100 |
125-100-315 | 22 | 100 | 125 | 380V | HT200 lót F46 | 125*100 |
125-100-400 | 37 | 100 | 50 | 380V | HT200 lót F46 | 150*125 |
150-125-250 | 22 | 200 | 20 | 380V | HT200 lót F46 | 150*125 |
150-125-315 | 45 | 200 | 32 | 380V | HT200 lót F46 | 150*125 |
150-125-400 | 55 | 200 | 50 | 380V | HT200 lót F46 | 150*125 |
200-150-250 | 55 | 400 | 20 | 380V | HT200 lót F46 | 200*150 |
200-150-315 | 75 | 400 | 32 | 380V | HT200 lót F46 | 200*150 |
200-150-400 | 110 | 400 | 50 | 380V | HT200 lót F46 | 200*150 |

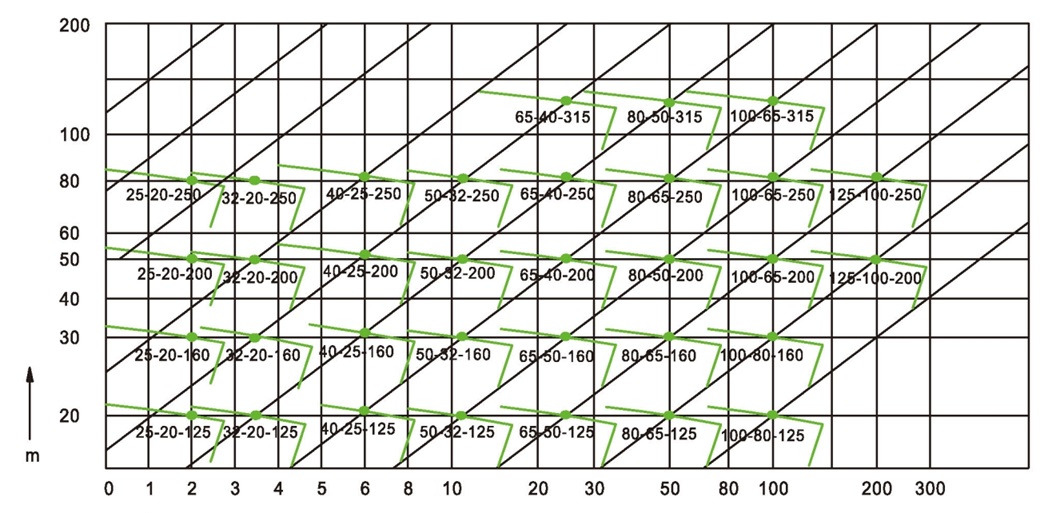

Phạm vi hiệu suất
Áp suất thiết kế: 1,6 MPa, Lưu lượng: 0,5~240 m³/h, Cột áp: 20~125 m, Công suất: 1,1~55 KW.
Nhiệt độ áp dụng:
①Vật liệu fluoroplastic chịu được môi trường axit-bazơ ở bất kỳ nồng độ nào -20~120°C;
②Vật liệu nhựa kỹ thuật, môi trường axit và kiềm loãng -20~80°C.
