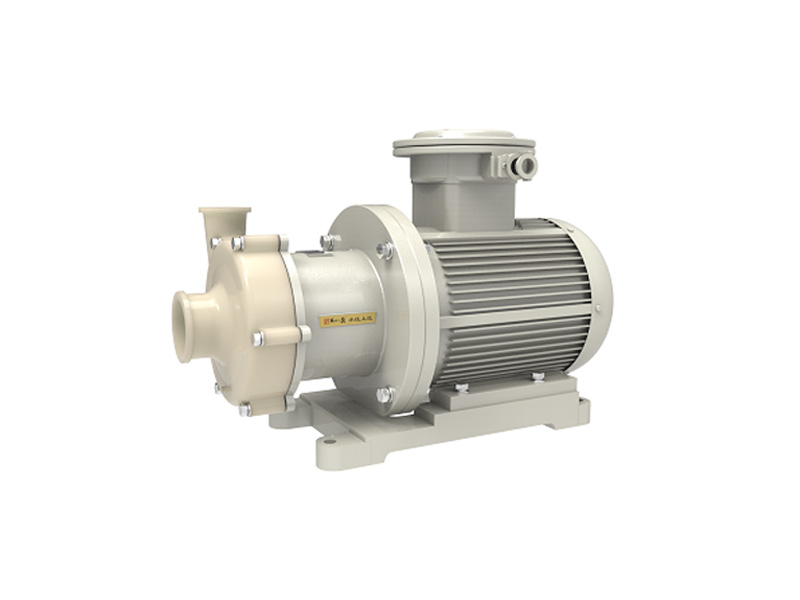

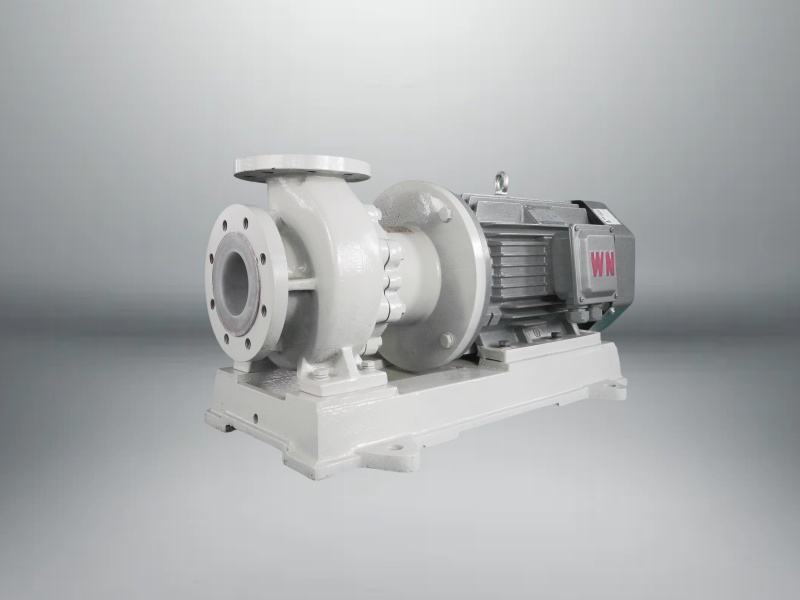

Bơm dẫn động từ tính TCSF với lớp lót flo chống rò rỉ là một thiết bị đáng chú ý. Được lót bằng flo, bơm có khả năng chống ăn mòn tuyệt vời. Cơ cấu dẫn động từ tính đảm bảo hoạt động không rò rỉ, là lựa chọn lý tưởng cho việc vận chuyển chất lỏng trong các ứng dụng hóa chất và công nghiệp.
Số mục :
TCSFMàu sắc :
CustomizedBưu kiện :
CustomizedVật liệu :
FluoroplasticNhiệt độ làm việc :
-20 to 120 ℃,Any concentration of acid-base mediumÁp suất làm việc :
1.6 MPaBơm dẫn động từ Flo không có lớp lót rò rỉ
Bơm dẫn động từ flo trục cố định không rò rỉ dòng TCSF được cải tiến và tối ưu hóa dựa trên bơm từ truyền thống, thay đổi cấu trúc rotor từ truyền động cánh bơm quay qua trục bơm trong cấu trúc bơm từ truyền thống. Cấu trúc này là rotor từ truyền động trực tiếp cánh bơm quay, trục được cố định và không quay, trục chỉ được sử dụng làm giá đỡ.
Ưu điểm của sản phẩm
1. Hiệu suất truyền động và độ ổn định của bơm được cải thiện, các bộ phận bên trong được giảm bớt;
2. Mức độ khái quát hóa cao hơn. Bộ phận truyền động từ của bơm được cấu hình theo công suất;
3. Tối ưu hóa thiết kế mạch từ, để chi phí chế tạo máy bơm thấp hơn và diện tích sàn nhỏ hơn.
Ứng dụng sản phẩm
Bơm từ tính flo không rò rỉ được sử dụng rộng rãi trong ngành dầu khí, công nghiệp hóa chất, sản xuất axit, sản xuất kiềm, luyện kim, đất hiếm, thuốc trừ sâu, thuốc nhuộm, y học, làm giấy, mạ điện, điện phân, tẩy rửa, v.v.
Danh sách vật liệu
Phần | Vật liệu | Phần | Vật liệu | Phần | Vật liệu |
① Thân bơm | HT200/F46/PFA | ⑥ Ống gia cố | NHÌN | ⑪ Dấu ngoặc | HT200/ZG |
② Vòng miệng thân bơm | PTFE/Silic cacbua chứa đầy | ⑦ Vòng đệm | Cao su Fluoro/Teflon | ⑫ Cơ sở | HT200/Thép kênh |
③ Trục bơm | Silicon carbide/Không áp suất | ⑧ Ống lót trục | SIC/Không áp suất | ⑬ Động cơ | Theo yêu cầu của khách hàng |
④ Cụm cánh quạt | 45# F46/PFA/Nam châm vĩnh cửu | ⑨ Vòng bi đệm | SIC/Không áp suất | ||
⑤ Ống cách ly | F46/PTFE | ⑩ Cụm rôto ngoài | HT250/Nam châm vĩnh cửu |

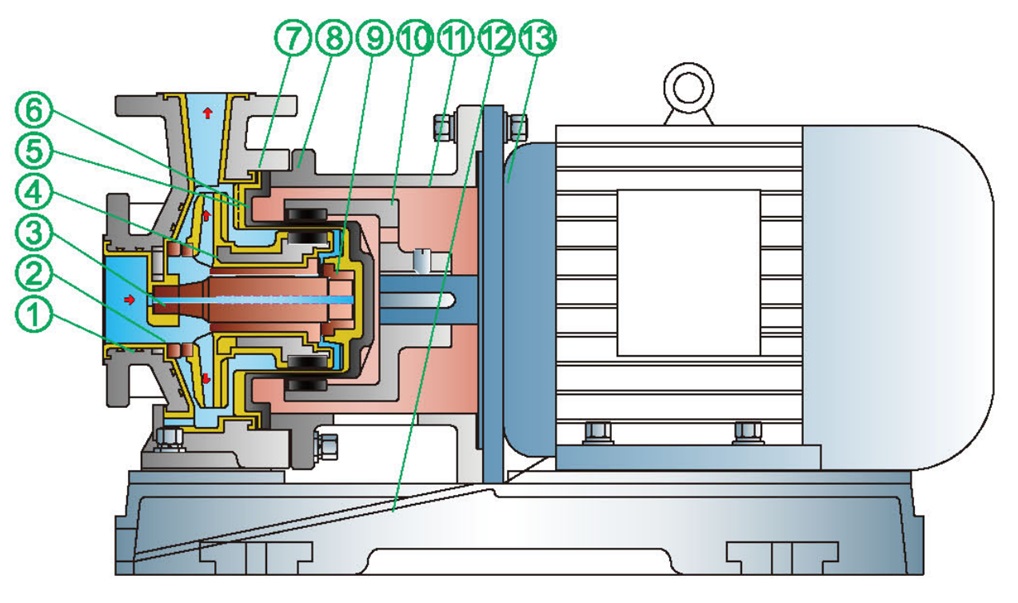

Sơ đồ cấu trúc
Dữ liệu hiệu suất
Kiểu | Công suất định mức | Lưu lượng định mức | Đầu định mức | Điện áp | Vật liệu vỏ bơm | Hút |
32-20-115F | 3.2 | 380V | F4/F46/F50 | 32*20 | ||
40-25-120F | 6.3 | 380V | F4/F46/F50 | 40*25 | ||
40-40-120F | 6.3 | 380V | F4/F46/F50 | 40*40 | ||
50-32-120F | 12,5 | 380V | F4/F46/F50 | 50*32 | ||
25-20-125 | 1.1 | 2,5 | 20 | 380V | F4/F46/F50 | 25*20 |
25-20-160 | 2.2 | 2,5 | 32 | 380V | F4/F46/F50 | 25*20 |
25-20-200 | 4 | 2,5 | 50 | 380V | F4/F46/F50 | 25*20 |
25-20-250 | 7,5 | 2,5 | 80 | 380V | F4/F46/F50 | 25*20 |
32-20-125 | 1.1 | 3.2 | 20 | 380V | F4/F46/F50 | 32*20 |
32-20-160 | 3 | 3.2 | 32 | 380V | F4/F46/F50 | 32*20 |
32-20-200 | 4 | 3.2 | 50 | 380V | F4/F46/F50 | 32*20 |
32-20-250 | 7,5 | 3.2 | 80 | 380V | F4/F46/F50 | 32*20 |
40-25-125 | 2.2 | 6.3 | 20 | 380V | F4/F46/F50 | 40*25 |
40-25-160 | 3 | 6.3 | 32 | 380V | F4/F46/F50 | 40*25 |
40-25-200 | 5,5 | 6.3 | 50 | 380V | F4/F46/F50 | 40*25 |
40-25-250 | 11 | 6.3 | 80 | 380V | F4/F46/F50 | 40*25 |
40-25-315 | 6.3 | 125 | 380V | F4/F46/F50 | 40*25 | |
50-32-125 | 3 | 12,5 | 20 | 380V | F4/F46/F50 | 50*32 |
50-32-160 | 4 | 12,5 | 32 | 380V | F4/F46/F50 | 50*32 |
50-32-200 | 7,5 | 12,5 | 50 | 380V | F4/F46/F50 | 50*32 |
50-32-250 | 11 | 12,5 | 80 | 380V | F4/F46/F50 | 50*32 |
50-32-315 | 12,5 | 125 | 380V | F4/F46/F50 | 50*32 | |
65-50-125 | 4 | 25 | 20 | 380V | F4/F46/F50 | 65*50 |
65-50-160 | 5,5 | 25 | 32 | 380V | F4/F46/F50 | 65*50 |
65-40-200 | 11 | 25 | 50 | 380V | F4/F46/F50 | 65*40 |
65-40-250 | 18,5 | 25 | 80 | 380V | F4/F46/F50 | 65*40 |
65-40-315 | 37 | 25 | 125 | 380V | F4/F46/F50 | 65*40 |
80-65-125 | 7,5 | 50 | 20 | 380V | F4/F46/F50 | 80*65 |
80-65-160 | 11 | 50 | 32 | 380V | F4/F46/F50 | 80*65 |
80-50-200 | 15 | 50 | 50 | 380V | F4/F46/F50 | 80*50 |
80-50-250 | 30 | 50 | 80 | 380V | F4/F46/F50 | 80*50 |
80-50-315 | 45 | 50 | 125 | 380V | F4/F46/F50 | 80*50 |
100-80-125 | 11 | 100 | 20 | 380V | F4/F46/F50 | 100*80 |
100-80-160 | 18,5 | 100 | 32 | 380V | F4/F46/F50 | 100*80 |
100-65-200 | 30 | 100 | 50 | 380V | F4/F46/F50 | 100*65 |
100-65-250 | 45 | 100 | 80 | 380V | F4/F46/F50 | 100*65 |
100-65-315 | 75 | 100 | 125 | 380V | F4/F46/F50 | 100*65 |
125-80-160 | 30 | 160 | 32 | 380V | F4/F46/F50 | 125*80 |
125-100-200 | 55 | 200 | 50 | 380V | F4/F46/F50 | 125*100 |
125-100-250 | 75 | 200 | 80 | 380V | F4/F46/F50 | 125*100 |
125-100-315 | 22 | 100 | 125 | 380V | F4/F46/F50 | 125*100 |
125-100-400 | 37 | 100 | 50 | 380V | F4/F46/F50 | 125*100 |
150-125-250 | 22 | 200 | 20 | 380V | F4/F46/F50 | 150*125 |
150-125-315 | 45 | 200 | 32 | 380V | F4/F46/F50 | 150*125 |
150-125-400 | 55 | 200 | 50 | 380V | F4/F46/F50 | 150*125 |
200-150-250 | 55 | 400 | 20 | 380V | F4/F46/F50 | 200*150 |
200-150-315 | 75 | 400 | 32 | 380V | F4/F46/F50 | 200*150 |
200-150-400 | 110 | 400 | 50 | 380V | F4/F46/F50 | 200*150 |

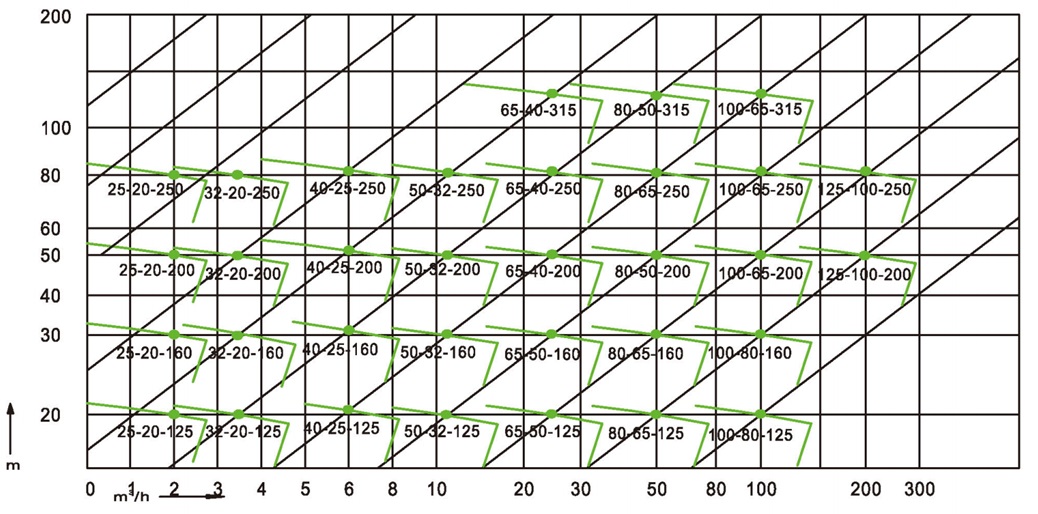

Phạm vi hiệu suất
Áp suất thiết kế: 1,6 MPa, Lưu lượng: 0,75~460 m³/ h, Độ nâng: 5~125 m, Công suất: 0,55~110 KW.
Nhiệt độ áp dụng: -20~120℃, môi trường axit - bazơ có bất kỳ nồng độ nào.
